Primeros pasos

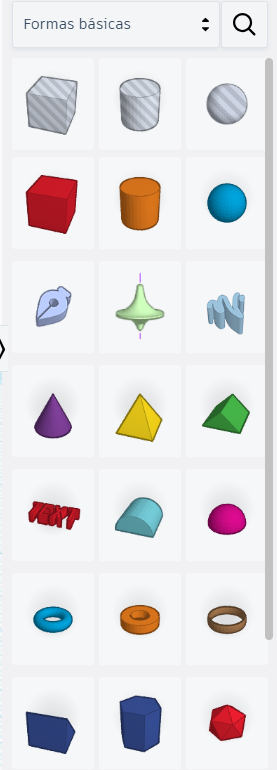

Despliega el menú lateral derecho “Formas básicas” y selecciona la figura Cubo. A continuación, arrastra el cubo hacia el plano de trabajo. Verás que la figura sigue el movimiento del cursor sobre el área de diseño. Cuando hayas elegido la ubicación deseada, haz clic para colocar el cubo y dejarlo fijo en esa posición del plano de trabajo.

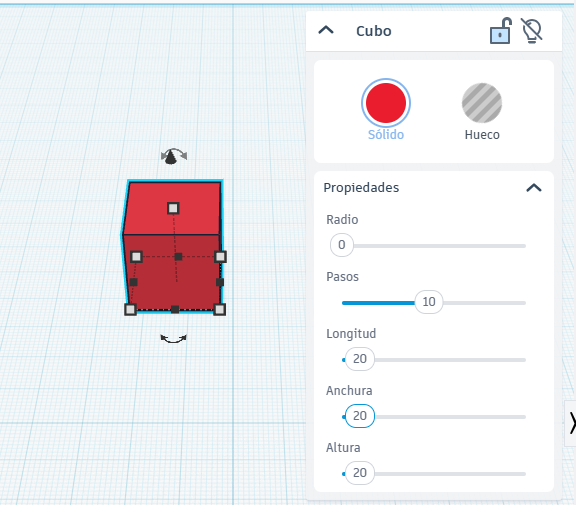

Al colocar el cubo en el plano de trabajo, aparecerán varios controles alrededor de la figura. Los cuadrados blancos permiten modificar sus dimensiones, aumentando o disminuyendo el largo, el ancho y la altura. La flecha negra situada en la parte superior sirve para elevar o bajar el cubo con respecto al plano de trabajo. Por su parte, las flechas curvas permiten girar la figura alrededor de los tres ejes principales (X, Y y Z), facilitando su orientación en el espacio tridimensional.
Vamos a mostrar con unas imágenes el proceso para redimensionar o girar nuestro cubo.

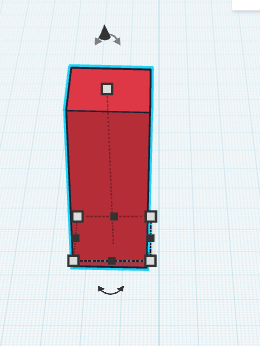

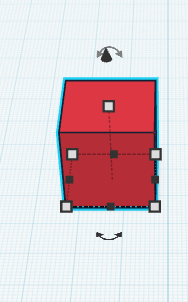

Imagen previa a modificar la altura del cubo

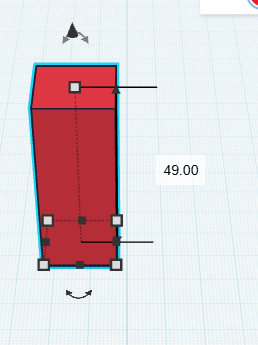

Altura del cubo modificada arrastrando la flecha negra

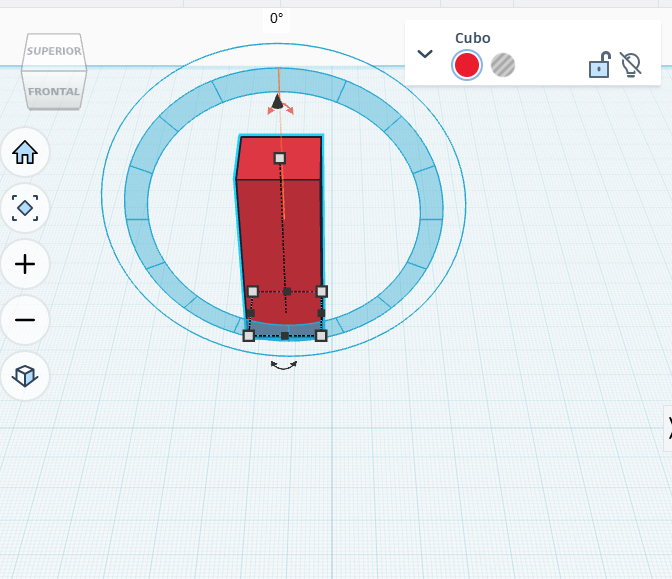

Circuferencia graduada para efectuar el giro de una pieza.

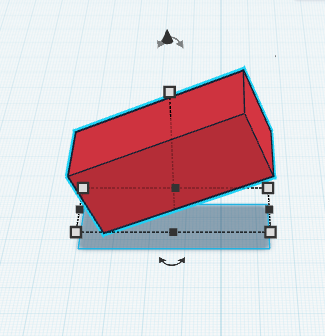

Cubo girado respecto del plano horizontal

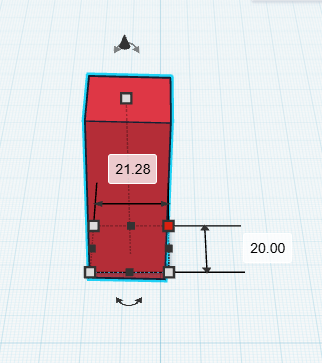

Si observas las medidas que aparecen al colocar cualquier figura, verás que al cambiar su tamaño mediante los cuadrados blancos del contorno solo es posible introducir valores enteros en milímetros, sin decimales. Sin embargo, sí es posible ajustar dimensiones con mayor precisión, por debajo del milímetro. Para ello, debes seleccionar la herramienta “Regla” en el menú lateral y, con el cubo previamente seleccionado, colocarla sobre la figura haciendo clic en ella.
Seleccionamos el icono del medio la Regla.

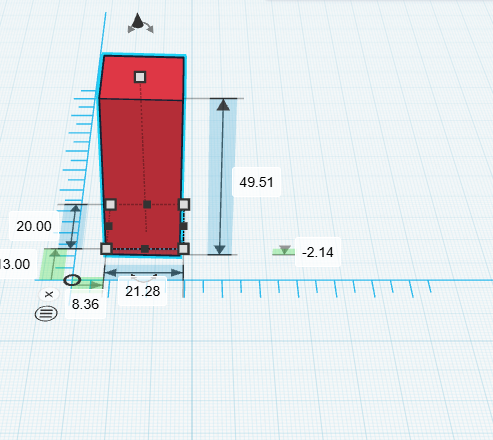

Aplicamos la regla al lado del cubo
Al utilizar la herramienta Regla, el cubo pasa a mostrar con precisión todas sus dimensiones, así como su posición respecto al centro del plano de trabajo. A partir de ese momento, es posible seleccionar cualquiera de las medidas visibles y modificarlas directamente desde el teclado numérico. Además, se pueden introducir valores decimales para ajustar el diseño con mayor exactitud. Es importante tener en cuenta que, en el sistema anglosajón, los decimales se escriben utilizando un punto en lugar de una coma.
